Oberflächenanalytik mit FRT

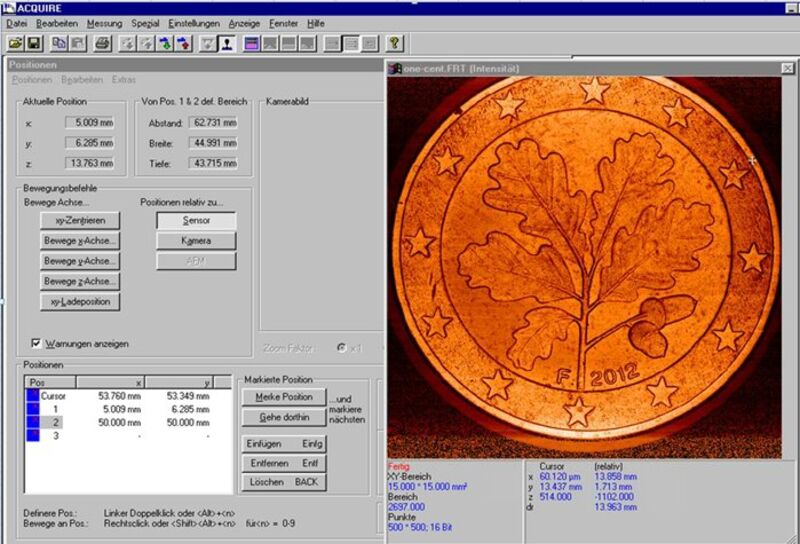

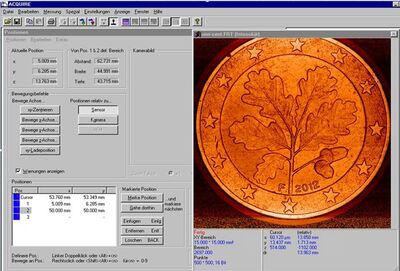

Die Oberflächenmesstechnik erlaubt die Quantifizierung der Rauheit und Strukturen, hier am Beispiel einer Münze.

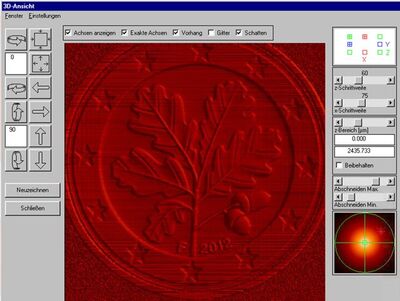

Die Reliefdarstellung gibt einen plastischen Eindruck der Strukturen, man erkennt erhabene Strukturen und eingeprägte Vertiefungen.

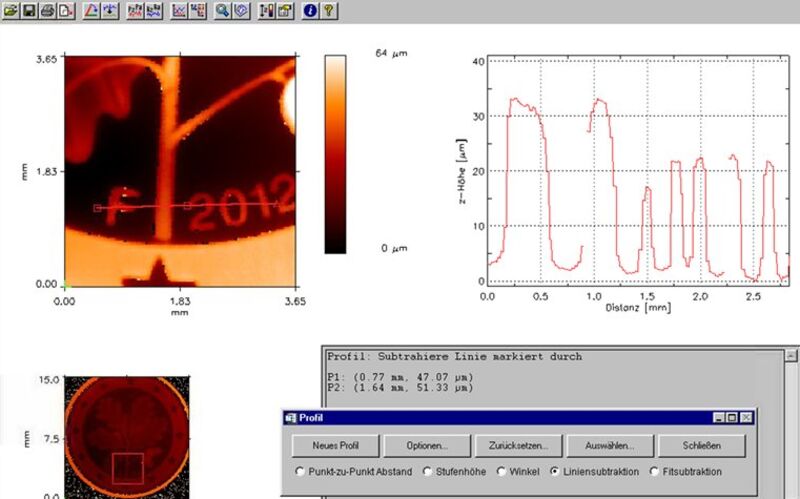

Im Bildauschnitt kann man die Breite der Schrift und sogar die Schrifthöhe auf µm genau ausmessen.

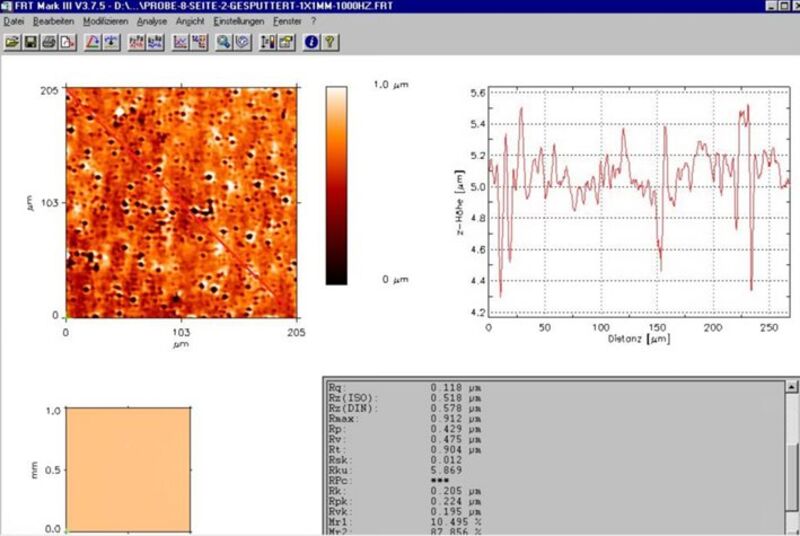

Die zweidimensionale Erfassung erlaubt es, auch Messstrecken in beliebiger Richtung auf der Probe auszuwerten.  Die Technik der Falschfarbendarstellung lässt die Höhen bereits erahnen. Dier hier rot eingezeichnete Diagonale erscheint im Graph als Linie mit Messwerten. Im grauen Kasten sind die dazu berechneten Rauangaben gelistet.

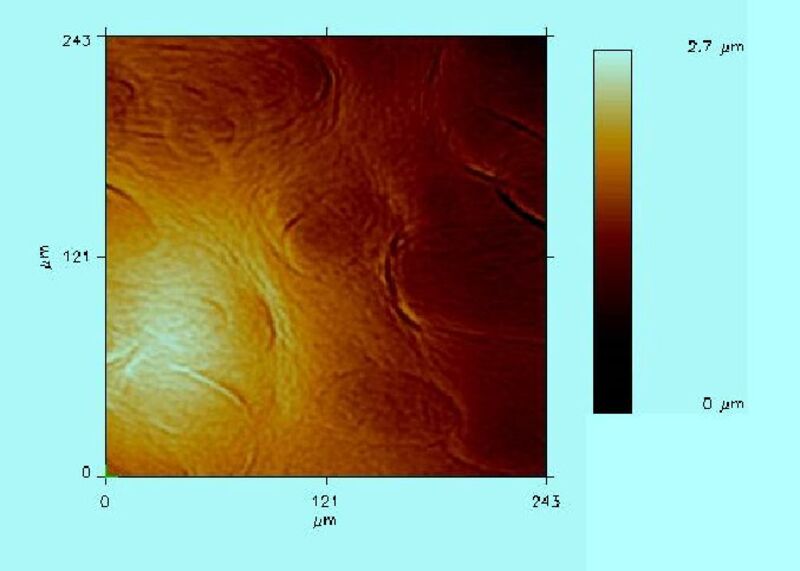

Die Falschfarbendarstellung kodiert die Höhen im Bild, ähnlich zur Technik  in  Landkarten. Das Bild zeigt eine typische Struktur von OPP.

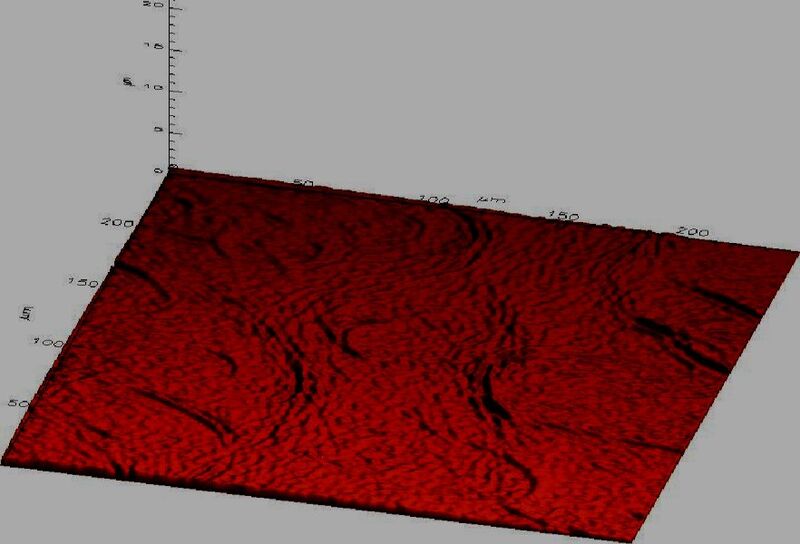

Die freie 3D-Darstellung erlaubt auch sonst verdeckte Strukturen ins Bild zu drehen.
